入手したときはアンバラCD入力が片側駄目だった記憶がある
点検前にブログ用の内部写真撮ろうっと
汚ったね～
電源部だけ天板にスリット開いてるんだよね
あっぷ
うわっ、素子が埋もれてるよ
湿度の高い時期だったらリーク事故を起こしかねない
いままで色々なブログ等見てきましたがトップクラスの汚さ
開けて良かった
コンプレッサーはあるけどエアガンが行方不明
ベランダで刷毛とピンセット駆使してお掃除
安全性は確保
出した時ケツのトランス邪魔だな、入れろよと思ったけど中にもトランスが2つ入ってました

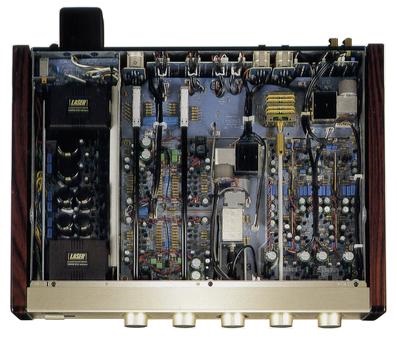

拾い画像
音量VRにべったりと汚れが
前オーナーは機器を開けることは出来ない人なので何かを吹きかけられた訳では無いので何かは不明
拭いたら取れた、ほっ
右上のセレクタはアンバラ用入力セレクタ
真ん中の延長シャフトで回すのはREC OUT
左のセレクタはバランス入力セレクタ
モード変えると位置によってはモーターが2個回りそのたびにリレーがカチャカチャ鳴って賑やかなアンプであります
音量もモーター付いてるので合計3つ
最新型アンプってすごいね
右側の回路はフォノイコライザ
懐かしの緑MUSEが沢山、懐かしい風景
MMとMC専用イコライザだから凄い回路規模
ラインアンプ
DCサーボ？にNJM5532が見える
以前DACのMarantz CDA-94を弄った時NE5534が良かったのでNE5532に変えてみたいな
DCサーボじゃ変わらんと思うけど
他に見回して
しっかりした主電源
・フォノEQ、ラインアンプそれぞれに独立トランス
・ロジック用にも独立トランス
各ブロックにローカル電源を配置
ブロック内の各段の給電&GNDにブスバー採用
などなど手の込んだつくりで期待が持てます
つづく
