AXIA J'z2

去年の8月6日にシグナスでコケて1年目
7月30日に抜釘手術してまだ痛い

一年以上痛いのきついっすね

もう2年位BBQしてないよ
BBQがしたい~っ

と与太話はおいといてAXIA TYPEⅡの続き

f:id:limited_JunkRoom:20200802162733j:plain

AXIA J'z2 1992年頃 初代

f:id:limited_JunkRoom:20200802162818j:plain

これもダブルコーティング

TDKだとSRクラスの廉価版ですよ気合入ってますね



f:id:limited_JunkRoom:20200802163048j:plain

J'z2 COLOR 2000年頃

f:id:limited_JunkRoom:20200802163132j:plain

日本製であります



f:id:limited_JunkRoom:20200802163216j:plain

f:id:limited_JunkRoom:20200802163233j:plain

5色あるとの事ですがこれがコンプリートなのか世代違い含め集まってるのか分からないでござる



おしまい





別館

limited-junkroom-mobility.hateblo.jp

AXIA A2 Be2 HK2

4月8日のAU1xを最後に「手持ちのカセットテープを晒そう」が中断してました

TDKSONYなどの「CDなんちゃら」とか「DJなんちゃら」はキリがないので未掲載としてきましたが

AXIAの場合本気とネタ(ファッション)テープの区別が付かないのでみんな掲載するっす



f:id:limited_JunkRoom:20200802160807j:plain

AXIA A2 1997年頃?

f:id:limited_JunkRoom:20200802160927j:plain

うら

テープが韓国製で組み立てが日本なんですね
このパターンは知らなかった



f:id:limited_JunkRoom:20200802161051j:plain

AXIA Be2 1995年頃?

f:id:limited_JunkRoom:20200802161149j:plain

なんと最廉価クラスでダブルコーティング
設備の関係か?
これは1本包装の2本パックで開けてもいい奴なんですが60分は使いどころに困るので開けてないっす



f:id:limited_JunkRoom:20200802161438j:plain

AXIA HK2 2000年頃?

f:id:limited_JunkRoom:20200802161519j:plain

うら
A2より後年のテープですが「日本製」です
ひょっとするとJ'zが元のネタテープなのかな
どうせならメタルまでやって欲しかったねw

一時期オクで異常に高騰してましたが今じゃ売れないかな



おしまい



別館

limited-junkroom-mobility.hateblo.jp

あるところにはある

主だったオペアンプは集まりましたが一時期有名だった「あいつ」がいない

f:id:limited_JunkRoom:20200801113753j:plain

LME49990です

売店ではすっかり見なくなりましたが商社の通販サイトさがすとまだ出てきますよ

一時期偽物も出回った49990ですが旧パッケージのリール供給品なので本物と思います



f:id:limited_JunkRoom:20200801114557j:plain

NEC μPC4570C

DP-55のI/Vcov用
以前に投稿しましたが4個使用しているのにロット違いが2個ずつ付いていて気分が悪いので探したら同じ会社に在庫あり

1個40円で他にも使えそうな感触を得ており10個注文!(ブルジョワ

届いたら同一ロットで嬉しかったであります



あとは夏休みの自由研究用に7818と7918

15Vと18Vの三端子レギュレータは軒並み生産中止で有名小売店の在庫も切れ始めてます

商社系の会社には相当あるんでしょうけどね



では





別館

limited-junkroom-mobility.hateblo.jp

着弾 20200802

f:id:limited_JunkRoom:20200801110834j:plain

身に覚えのない古文書が着弾しました

1980-1981なので当事業部に所蔵されている1980年版の次ですね

さすがに1年では大幅な変化はありませんが大好きな80年頃のアンプ類の情報補填に大活躍しそうであります

表紙だけ載せてもつまんないよね

新製品レビューのとこ載せます



f:id:limited_JunkRoom:20200801111306j:plain

BOSE301MMデビューっすね



f:id:limited_JunkRoom:20200801111811j:plain

当事業部で働くDS-505さんと群馬工場で働くNS-690Ⅲがデビュー

SS-G7の利益回収モデルG7aもこの年



f:id:limited_JunkRoom:20200801112126j:plain

pioneerのS-F1デビュー

廉価プリメインも熱かった



f:id:limited_JunkRoom:20200801112309j:plain

サンスイはFExtra前なんですね

当事業部で40年を迎えいまさらいじくられてるSU-A6デビュー

もちろん相方のSE-A5も死蔵してますよ



f:id:limited_JunkRoom:20200801112513j:plain

修理待ちのpioneer RX-70の姿が

そういえば当時エスプリってめちゃくちゃ憧れたのですが聞く機会なくここまで来ましたがどんなサウンドだったのでしょうか



f:id:limited_JunkRoom:20200801112844j:plain

カートリッジは振動系の軽量化競争激化の夜明け前というところでしょうか



f:id:limited_JunkRoom:20200801113015j:plain

f:id:limited_JunkRoom:20200801113031j:plain

カセットデッキはようやくTC-K777が登場

う~ん、懐かしいんだけどさすがにデッキはもう少し高年式のがいいですね



おしまい





別館

limited-junkroom-mobility.hateblo.jp

TEXAS INSTRUMENTS THS4631 ②

f:id:limited_JunkRoom:20200727132513j:plain

1回路DIP化して2回路モジュールの下駄履かせて

もうSOPパッケージのアイデンティティをぶち壊す巨大化であります

さて試用したいけど使う場所がない

 DP-55だとスペース的に刺さんないしそもそも数が足りない

SU-A6だと電源電圧が高すぎる

もともと±17VですがMUSES01に合わせて±16Vに調整しています

それでもTHS4631の最大±15Vより高い

でも絶対最大定格が32Vだからいきなり燃えはしないだろう

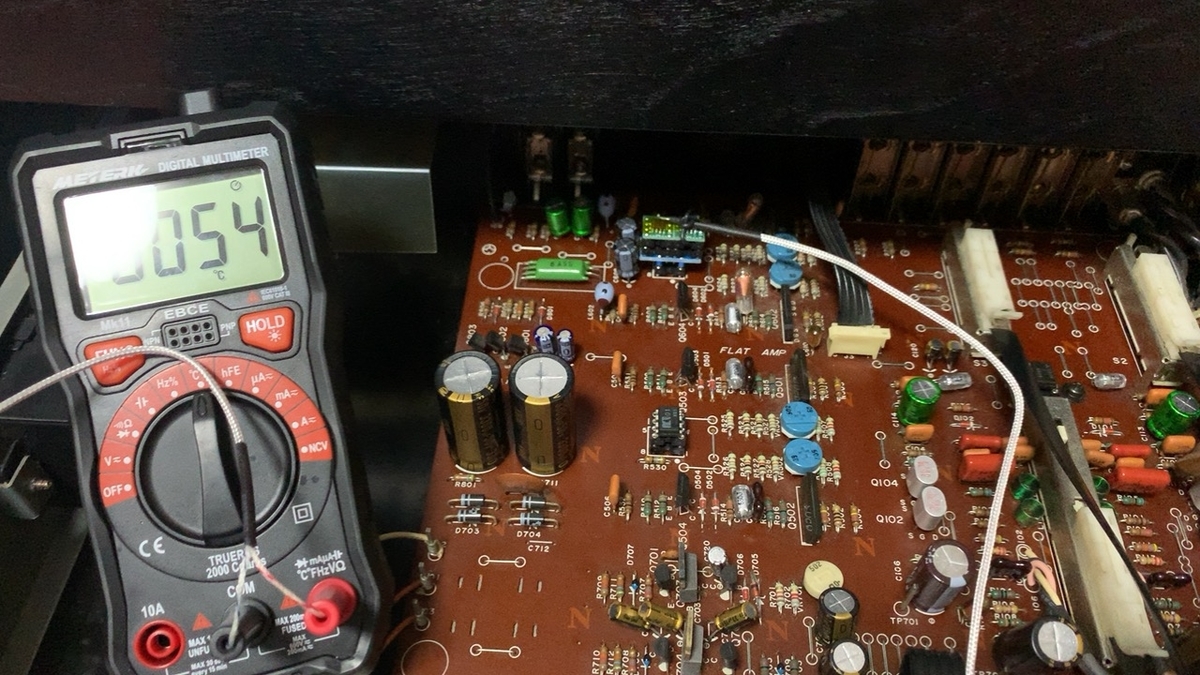

と熱電対をセットして

f:id:limited_JunkRoom:20200727172001j:plain

差します

バッファの方に差します

理由はゲインは低いものの帰還抵抗には220pパラってるし出力フィルタ入ってるので発振はしにくいかなと思うところが理由です



まず温度を監視します

f:id:limited_JunkRoom:20200727172515j:plain

うわゎゎっ

ドンドン上昇し100度
まだ飽和する雰囲気ではないので電源OFF

やはり発振してるのかな
それとも熱暴走?

いずれにせよ放熱処理しないと次の実験も無理ですね

 ネットで使用例見るとポータブル機器が多く電源電圧は低く電源出力インピーダンスも高めのが多いので何とかなるのでしょうが出来合いの据え置きアンプでのポン付けは難しいですね

電圧低めの回路はカセットデッキの再生アンプなどがあります
ここはゲインも大きく設定されているので好適ではあります

しかし変化要素満載のカセットデッキで再生アンプのオペアンプだけ変えても知れてますよね

大体カセットの再生アンプはド定番の「NJM2043D」が入っていることが多く置き換えること自体が意義が少ないっすね

なかなかに手強いヤツでした

 今後も機会があれば挑戦します



おしまい





別館

limited-junkroom-mobility.hateblo.jp

TEXAS INSTRUMENTS THS4631 ①

f:id:limited_JunkRoom:20200727130157j:plain

発熱が大きくて使えないながらも世間の評価は高くどうにかならんかね?とTHS4631に語り掛けていましたがちょいと実装を見直してリトライしてみます

f:id:limited_JunkRoom:20200727115533j:plain

もともと1回路品なので両面実装の2回路アダプタについた状態で購入しました

ふと思ったのですが普通に使っても過熱気味なのにDIP8サイズの基板に2個もマウントしたら相当軽く使わないとオーバーヒートするよね

あとパッケージが3種類あって2種はサーマルパッド付なので

基本放熱が必要な品種と思います

f:id:limited_JunkRoom:20200727120730p:plain

サーマルパッドで放熱処理しないと半分以下しか食わせられないですね



今回購入したモジュールからチップを外します

f:id:limited_JunkRoom:20200727122353j:plain

裏側の写真撮り忘れました

パッケージはサーマルパッド無しの「D」でした

これを2回路モジュールに仕立ててるから相当に軽く使わなきゃ熱的に厳しいっすね、いや販売業者に文句言う気はなく使う側が理解せんといけないですね



 せめてもの熱負荷低減のため1回路のままDIP化します

f:id:limited_JunkRoom:20200727130837j:plain

これでお互いに炙り合うことは避けられます

これをどこで試用するか考えます



つづく



別館

limited-junkroom-mobility.hateblo.jp

復活

手術も無事終わり目も覚め←これ重要

点滴以外の補機類も外れブログも書けるようになったでござる



しかし手が痛い、こりゃしばらくは小物しかいじれないの

f:id:limited_JunkRoom:20200730205320j:image

抜いた金具w
