AIWA　S-C80　2台目　① - 羽田電器産業　ステレオ事業部

1台目の修理はこちら

約4年前になるんですね

2台目の外観はヤニ汚れも凄いんですが

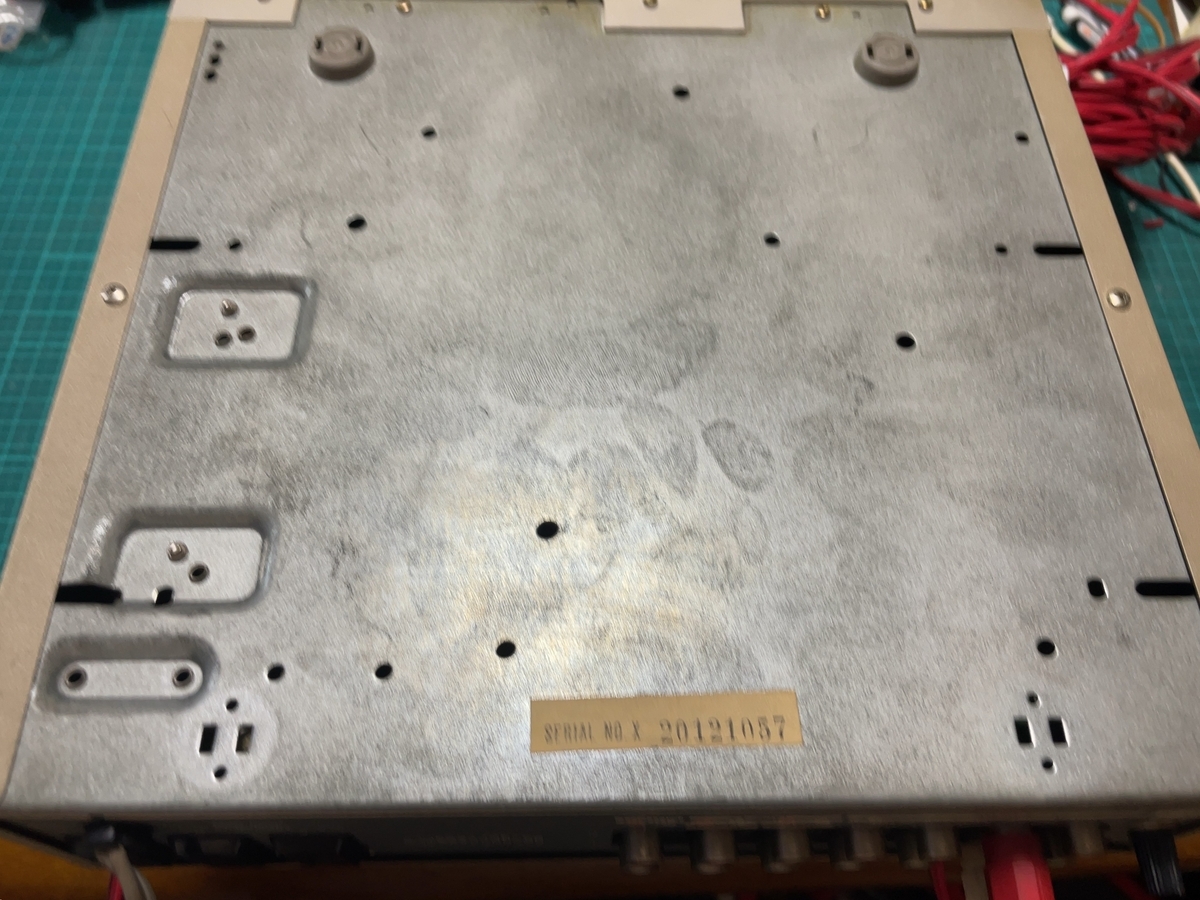

足がありませんね

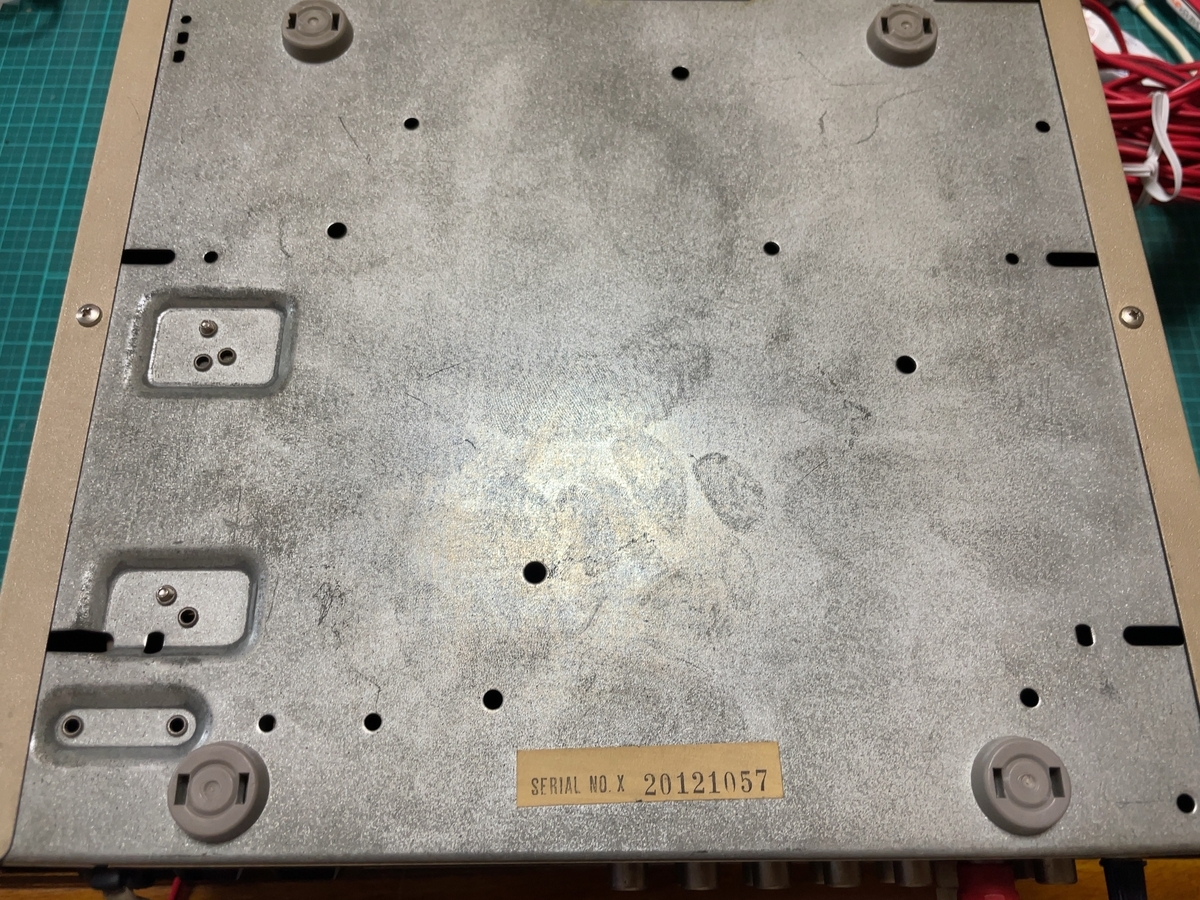

このシリーズを愛するワシはスペア持ってます

よし

まず電源電圧は正常っす

オシロで追っていきます

なんの信号も確認できないのでボリューム全開にします

すると左側に歪んだ波形

VR ガリかと思いVR動かすと右から歪んだ波形が出ます

症状はVR回してもある程度継続するのでガリじゃない

ここで意を決してパワーアンプに繋ぐ

オシロじゃ波形は見れるが歪の質はわかんないので

SPを切り大信号で波形が出たのを確かめ音量絞りSPをON

ものすごく歪んだ音、VR動かすがガリは無い

音量を上下させると右から出たり左から出たり

そんな中DSLを作動させると歪みながらも低音が上がる

このアンプ、LINE入力ではトーンアンプに入りトーンアンプで出力

DSL_ONではトーンアンプの後ろに配されたDSLアンプを経由して出力されます

と言う事でDSL関係なく歪む
左右で音が出たり出なかったり

と言う事でトーンアンプのオペアンプ4562が犯人だと思われます
つかそれ以外にアクティブ素子居ないもん

さて直すかちょいと悩んでみます
