ROTEL RB-870 1985年 78,000円
なんで買ったんだろう
よく分かんないけど欲しくなっちゃったんだな
安いし
ドフで見た時電源コードとかSPターミナル交換されてたのでバカの作品と思って止めようと思いましたがわざわざ茨城まで行っちゃったから買っちゃったんですよ
でかい電気ドリルか投光機みたいなコードとプラグ
こんな事して何になるのだろう
ターミナルの穴の高さが合わないから樹脂部欠いてるよ
ワッシャー入れるとか思いつかないのかな
天板はビニル鋼板なのでヨシ
この頃のローテルの塗装って弱いからこれで良い
トランスは2トランス
電源部から左右独立
保護回路は無し、フューズのみ
7Aのフューズ、7Aのフューズって7Aで切れるんじゃないからね
7Aで切れないんだよ
切れる条件は電流と時間で決まるから何Aとは言えないけど経験上一瞬で切るには倍以上の電流流れないと切れません
30センチウーハーなら耐えるかもしれませんがフルレンジなら死亡しますね
もう機器の保護じゃなくて発煙発火事故の防止でしかありません
フロントパネルに「PROTECTION」のLEDが在るが実はミュート
大事なスピーカー使う人はある程度の電気知識無いと危ないよねと感じます
ICが見えますがミュートICっす
入力を地絡させてます
これが後にトラブルを呼ぶのですがその話はもうちょっと先でお話します
交換されたSPターミナル
まともにハンダ付けもできてません
最低限の技量も無いのにメーカー製品を良くできるとでも思ってるのでしょうか、じつに滑稽です
そしてやる気が失せてきます

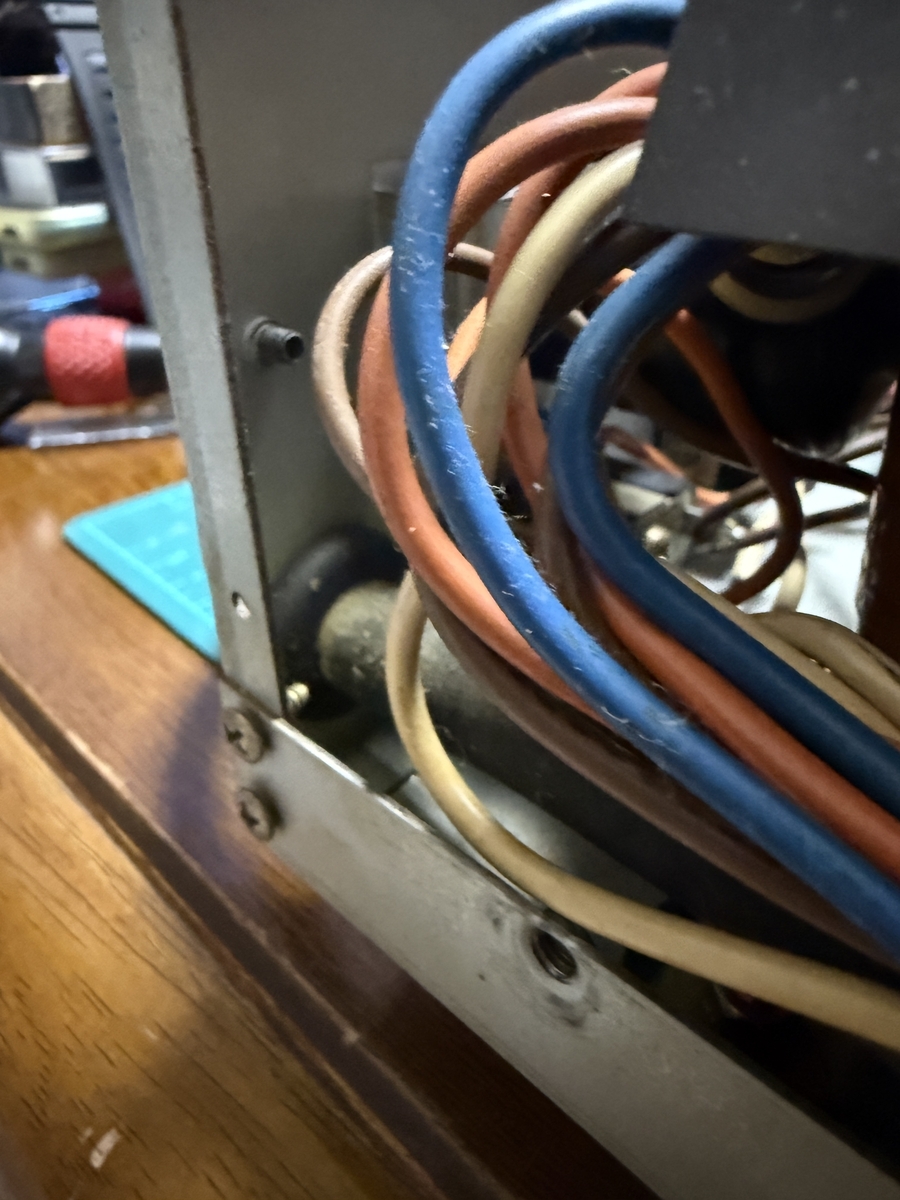

電源コードの引き込みにグロメット入れる程度の知恵はあるようですが引っ張りには無効です、やっぱバカの作品です
どうせ穴径も拡張してあるんだろうな、戻せない

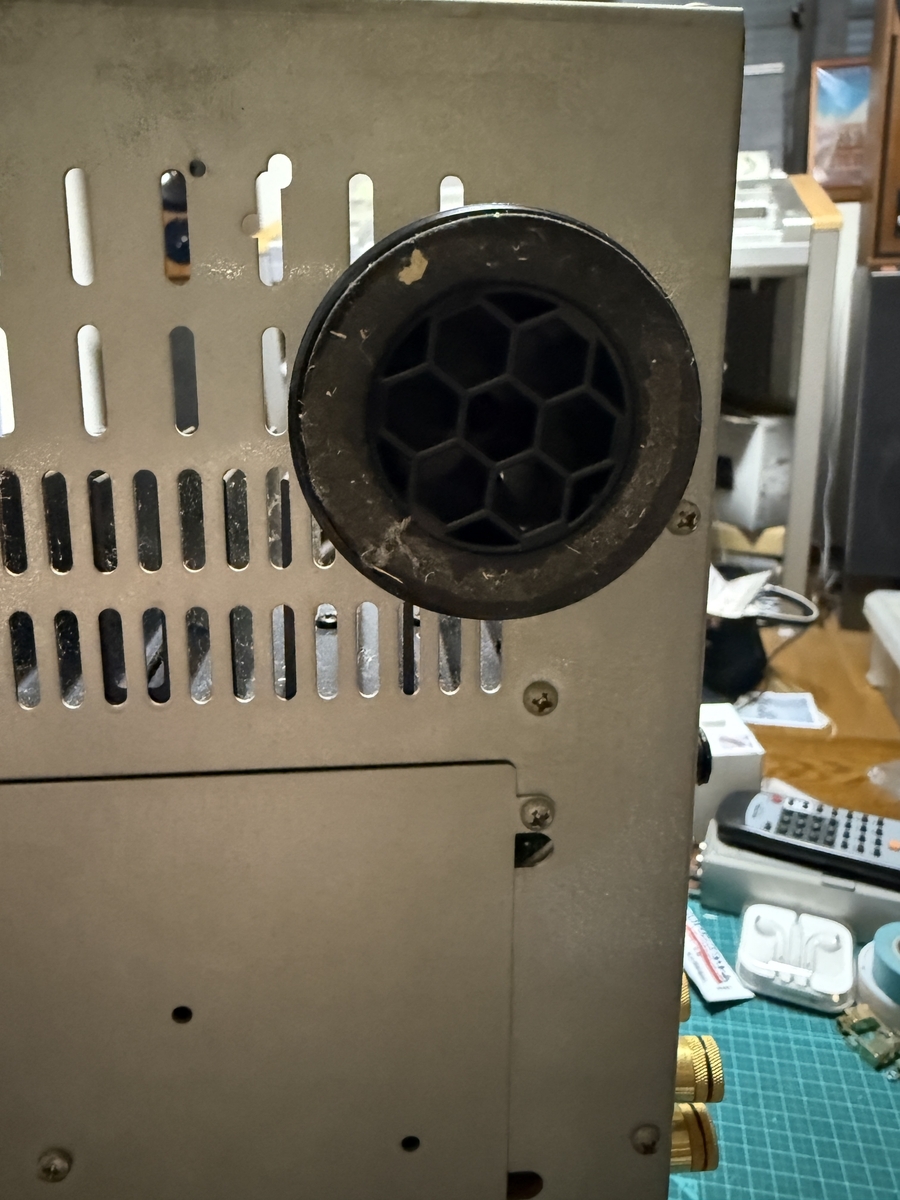

他機種の足が付いてますね
こんな事して何になるのか
フィルターコンデンサー
表示見ただけでマルチピンの4端子と判りますね
もう代替品はありません、代替品というかピン互換品も無いですね
カップリングは1μFのフィルムっす
RB-880MK2だと2.2μFのパラで4.4μFまで増やしてます
やはりカップリングの容量は効くんですよ
回路上の主要コンデンサは写真上に見える電解だけ
これはDC帰還用ですね
温度補償のトランジスタが浮いてますね
至近距離には居るので遅れて反応してくれそう
バイアスVRもおっかない（しょぼい）の使ってますね
出力段は2パラ
放熱器が小さくて通勤ラッシュ状態です
比較的立派な電源部で出力60W
やはりローテルの定格出力は放熱器で決まるようです
さて買ったはいいが処遇をどうしてやろうか
ACコード穴は戻せないしみっともないSPターミナルの再処理も手間だ
フィルターコンは交換できないし
よし、聴いてみてとても良かったら手入れしよう
